 |
产品描述

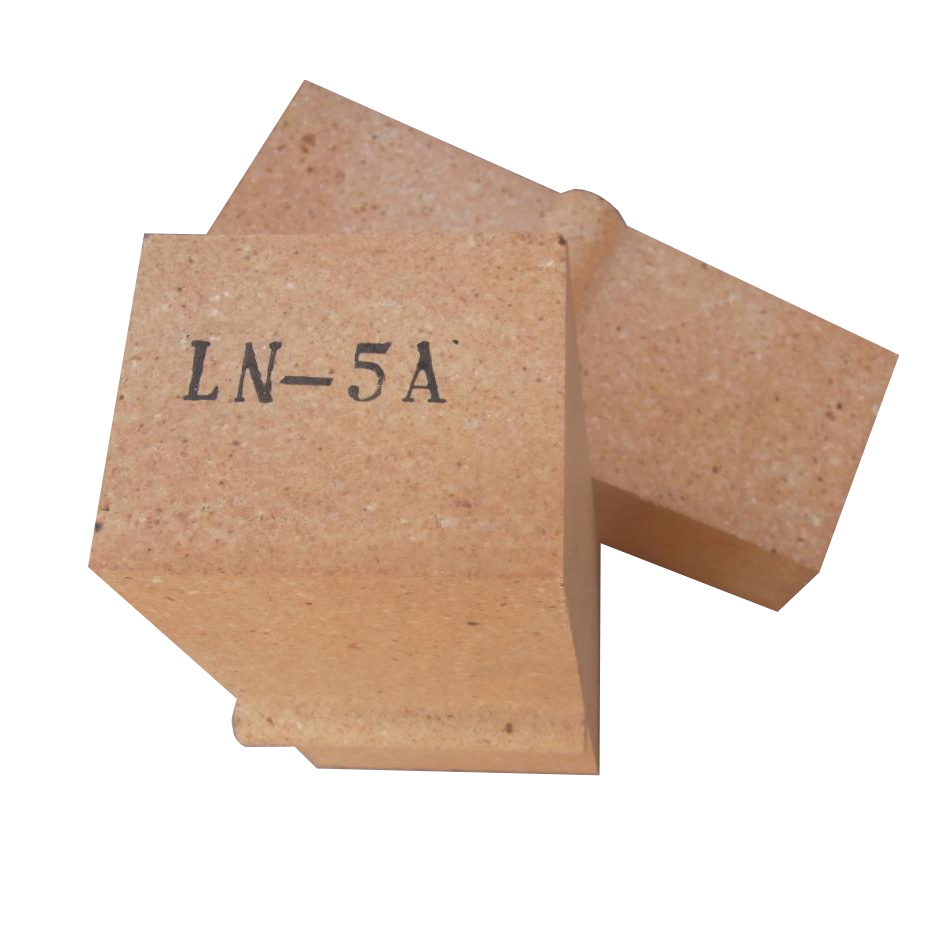

高氧化铝砖和低蠕变高氧化铝砖用于热高炉
项目 | 高氧化铝砖 | 低蠕变高氧化铝砖 | |||||
RL-65. | RL-55. | RL-48. | DRL-145. | DRL-140. | DRL-135. | DRL-130. | |
AL.2O3 % ≥ | 65 | 55 | 48 | 65 | 65 | 65 | 60 |
B.D. G /cm³. ≥ | — | — | — | 2.6 | 2.5 | 2.45 | 2.4 |
A.P％ ≤ | 22（24） | 22（24） | 22（24） | 21 | 22 | 22 | 22 |
C.C.S. MPA. ≥ | 50 | 45 | 40 | 60 | 55 | 55 | 55 |
℃耐火材料 ≥ | 1780 | 1760 | 1740 | 1790 | 1790 | 1790 | 1770 |
0.2MPa. R.U.L℃T0.6≥ | 1500 | 1470 | 1420 | 1600 | 1580 | 1550 | 1520 |
P.L.C. % | 1500℃×2h + 0.1〜-0.4 | 1500℃×2h + 0.1〜-0.4 | 1450℃×2h + 0.1〜-0.4 | 1550℃×2h + 0.1〜0.4 | 1450℃×2h + 0.1〜0.2 | 1450℃×2h + 0.1〜0.4 | 1450℃×2h + 0.1〜0.4 |
蠕变率 % ≤（0.2MPa×50H） | — | — | — | 1450℃ 0.8 | 1400℃ 0.8 | 1350℃ 0.8 | 1300℃ 0.8 |
T.S.R（1100℃ 水循环）≥ | 6 | 提供测量的数据 | |||||
铝硅酸铝耐火砖，氧化铝（Al2O3）含量高于48％。
用高氧化铝含量的铝土矿或其他原料形成高氧化铝耐火砖和煅烧。热稳定性高，耐火性高于1770℃。它具有良好的熔渣性，用于钢制电炉，玻璃熔炉，水泥旋转炉等的衬里。
特征：
高氧化铝砖具有小的温度蠕变，耐腐蚀性强，耐热冲击稳定性等优点。它适用于大型和中型热风炉。
应用：
高氧化铝砖主要用于砌体高炉，热风炉，电炉屋顶，高炉，旋转窑衬里。此外，高氧化铝砖也广泛用作开放式炉膛再生检查砖，浇注系统，喷嘴砖等插头。
开元高氧化铝砖出口到日本，韩国，英国，德国等许多国家。
