首页 » 产品 » 保温砖 » 二氧化硅绝缘耐火砖

分类目录

分享到：

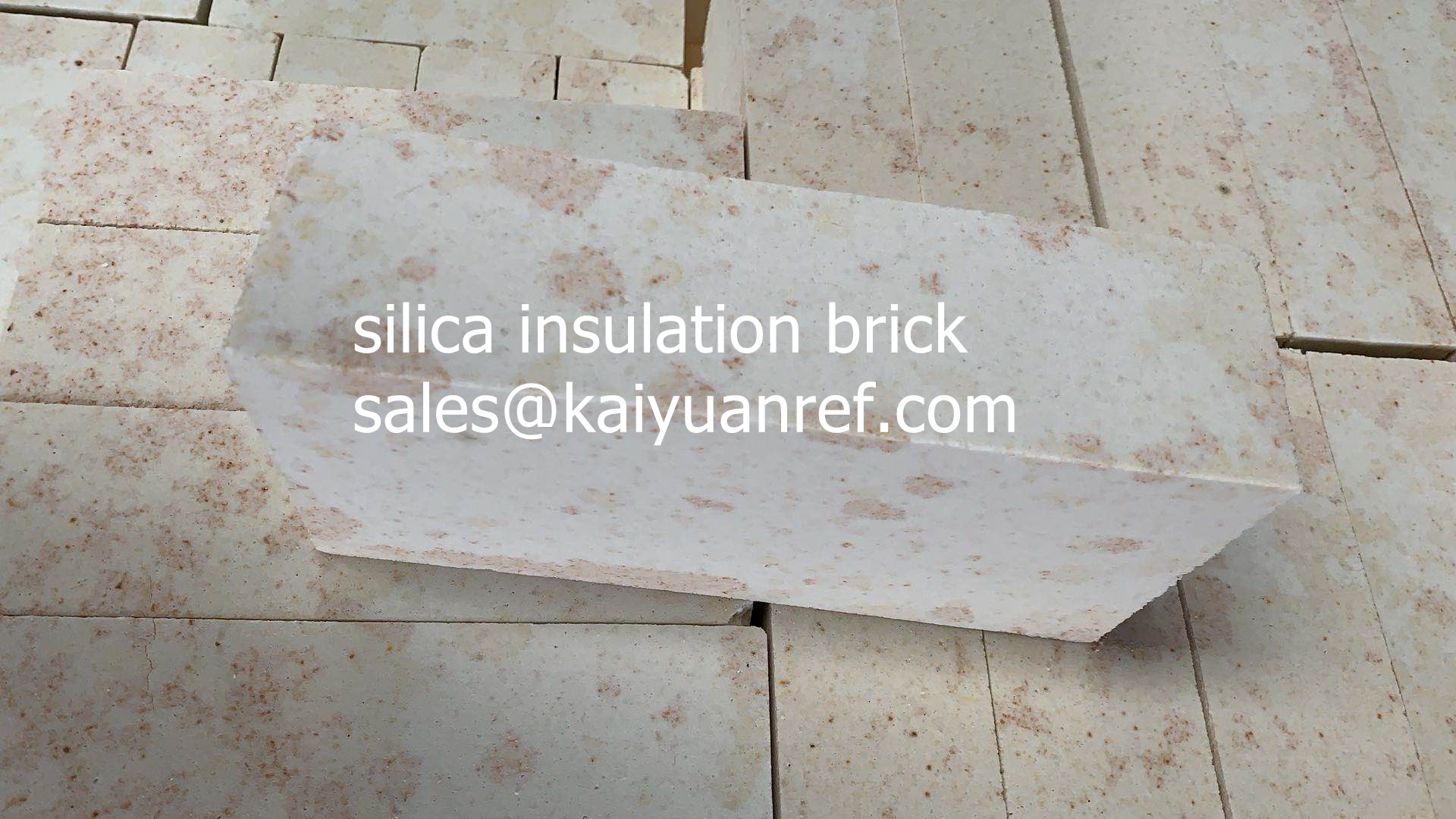

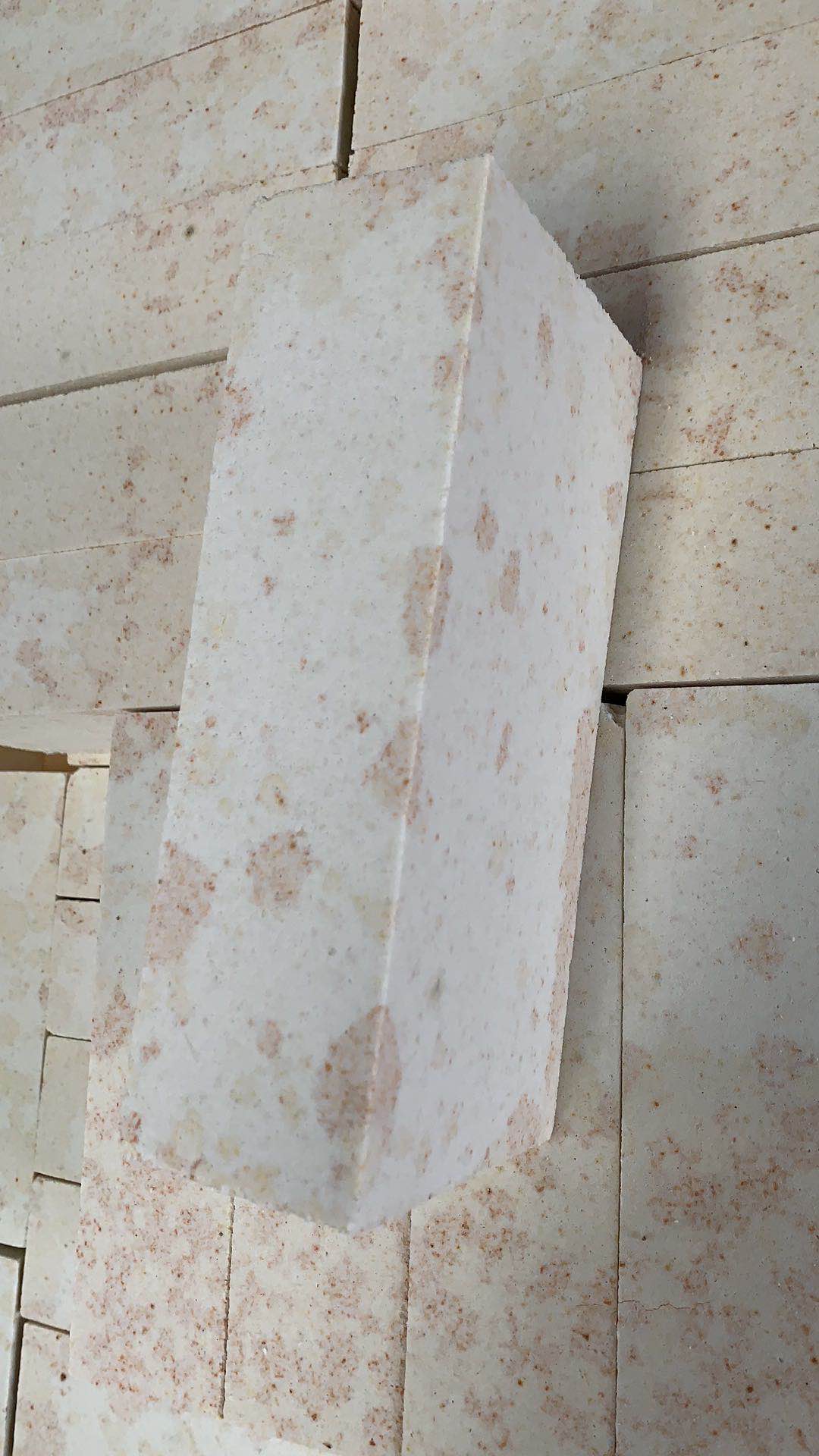

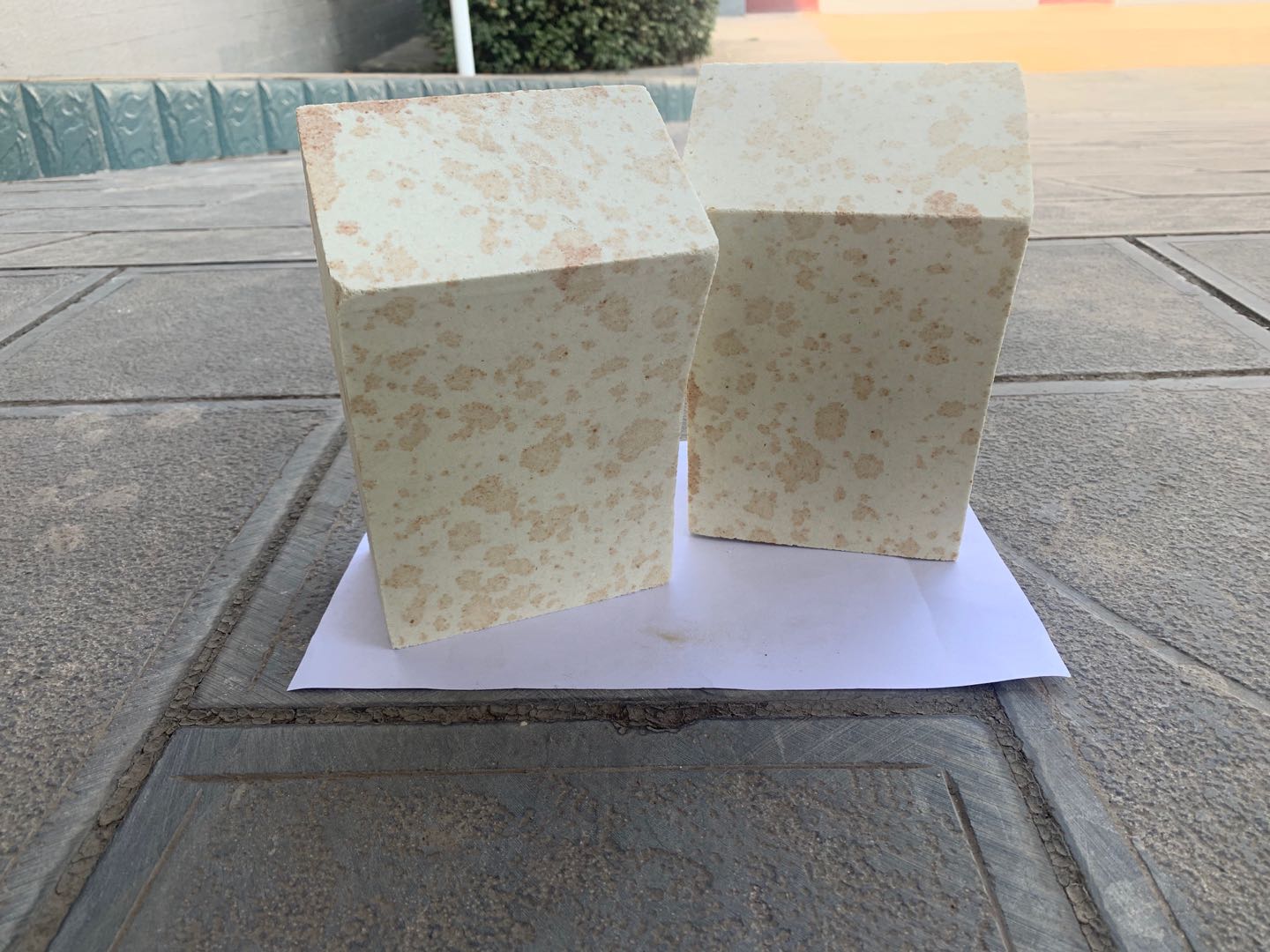

二氧化硅绝缘耐火砖

二氧化硅隔热砖是通过添加易燃物质（例如焦炭，无烟煤，锯末和碳化稻壳）或发泡剂以形成多孔结构而用二氧化硅制成的。通常添加35-45％的无烟煤或30％的焦炭作为易燃物质。由于焦炭和无烟煤的灰分中含有Fe2O3和Al2O3，因此无需添加铁皮。二氧化硅保温砖的主要矿物成分包括78％〜86％的鳞石英，13％〜15％的方石英和4％〜7％的石英。其抗碎强度为2.0-5.9MPa，热导率为0.35-0.42W /（m·K），密度为0.9-1.1g / cm3。

型号：
KY-1.1
产品品牌：
KAIYUAN
产品编码：
6902200000

数量：



询价

产品描述

产品描述

二氧化硅保温砖

项目	KY-0.8	KY-1.0	KY-1.1	KY-1.15	KY-1.2
SiO2％	≥88	≥91	≥91	≥91	≥91
堆积密度g / cm3	≤0.85	≤1.00	≤1.10	≤1.15	≤1.20
抗寒强度Mpa	≥1.0	≥2.0	≥3.0	≥5.0	≥5.0
导热系数（W / MK）350ºC	0.55	0.55	0.60	0.65	0.70
加热后的永久线性变化（％）1450ºC* 2h	0〜+ 0.5	0〜+ 0.5	0〜+ 0.5	0〜+ 0.5	0〜+ 0.5
T0.6ºC下0.2Mpa的耐火度	≥1400	≥1420	≥1460	≥1500	≥1520
20〜1000ºC热膨胀10.6 /ºC	1.3	1.3	1.3	1.3	1.3

上一条:

下一条:

凯元耐材

分类目录

相关产品

二氧化硅绝缘耐火砖

快速链接

产品

郑州凯元耐火材料有限公司
