 |
产品描述

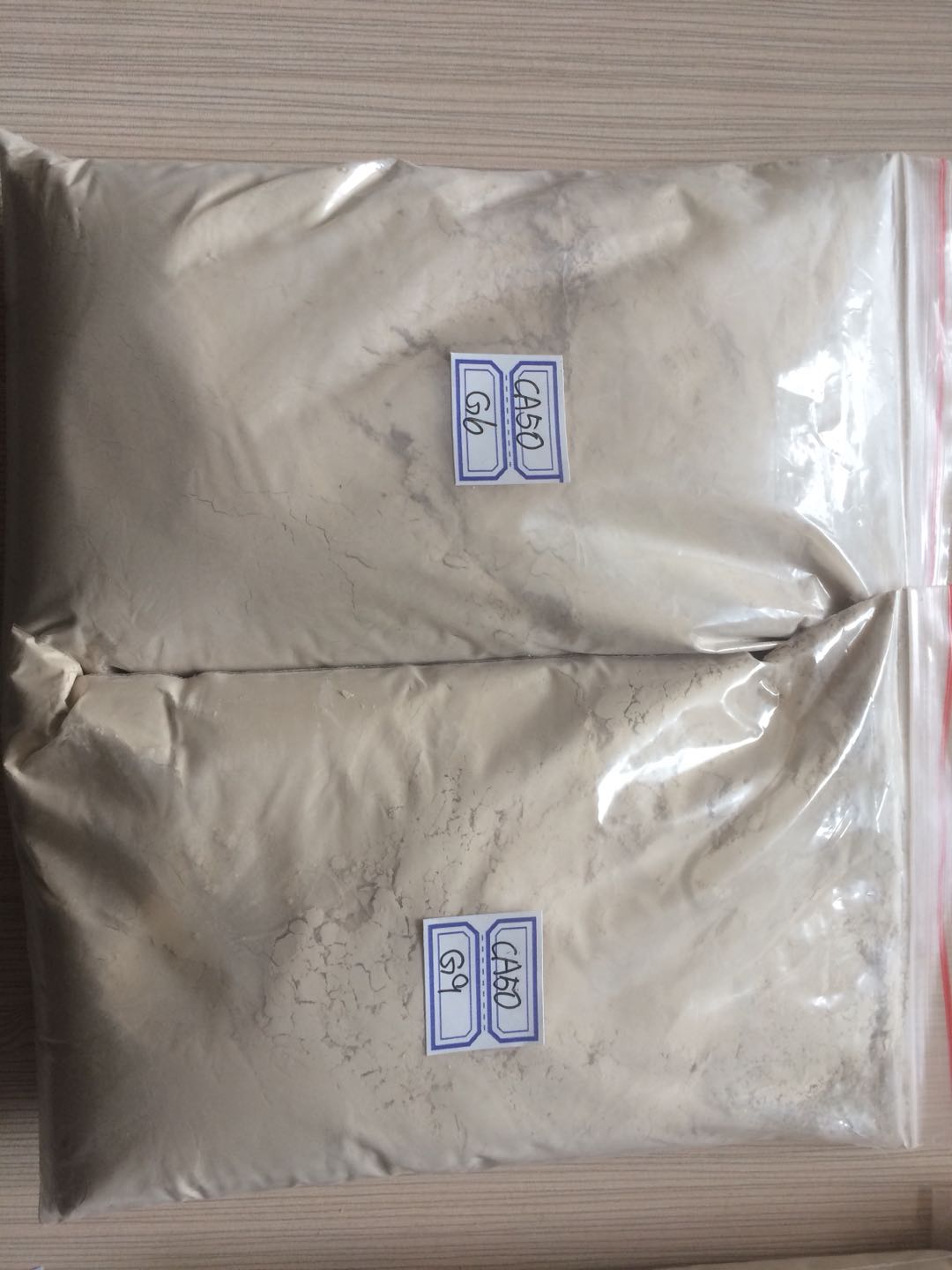

CA50耐火水泥
产品分类 | CA50作为单片耐火粘合剂 | |||||
品牌 | A600. | A700. | A900. | CA50R. | ||
化学（％） | SiO2 | ≤7.8 | ≤7.5 | ≤5.5 | ≤7.0. | |
AL2O3 | ≥50.0. | ≥51.0 | ≥53.5 | ≥52.0 | ||
FE2O3. | ≤2.5. | ≤2.5. | ≤2.5. | ≤2.5. | ||
R2O. | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ||
S | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ||
CL. | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ||
325M筛渣（％） | ≤15. | ≤12. | ≤8. | ≤8. | ||
特定区域（M2 / kg） | ≥300. | ≥320. | ≥350. | ≥350. | ||
初始设定时间（分钟） | ≥45 | ≥60 | ≥90 | ≥30 | ||
最终设置时间（HR） | ≤6. | ≤6. | ≤6. | ≤6. | ||
摩 （MPA） | 6小时 | - | - | - | ≥3.0 | |
1天 | ≥6.0 | ≥6.5 | ≥8.0 | ≥7.0 | ||
3天 | ≥7.0 | ≥7.5 | ≥10.0 | ≥8.0 | ||
CCS. （MPA） | 6小时 | - | - | - | ≥30 | |
1天 | ≥45 | ≥55 | ≥72 | ≥60 | ||
3天 | ≥55 | ≥65 | ≥82 | ≥70 | ||
铝酸盐水泥A600
★ 快速设置和硬化，集中热释放；
★ 用传统的中型和高水泥浇注配制，工作性能优于CA50F；
★ 它广泛用于生产耐碱浇注料，普通高铝铸件，以及生产炉渣保持球等。
铝酸盐水泥A700
★ 高品质的原料，有害杂质含量低；
★ 稳定的设定和硬化性能，具有快速发展和优异的机械强度；
★ 广泛用于生产中等和低水泥含量，施工性能更好的施工性能和高温性能。
铝酸盐水泥A900
★ 它采用特殊型铝土矿和高纯度石灰石制成，具有高氧化铝含量，有害杂质的含量极低，耐高温性优异。；
★ 该设置和硬化性能稳定，具有良好的流动性，优异的可加工性，快速发展和超高机械强度；
★ 它广泛用于制备低水泥和超低水泥浇注;它还可以与纯钙铝酸钙水泥结合使用，以获得更好的培养基和高温性能，更高的机械冲击性，磨损和化学腐蚀。它适用于循环流化床锅炉的衬里，新型干水泥窑分解炉，窑门盖，窑口，加热炉，浸泡炉衬里等。
铝酸盐水泥CA50R.
★ 选择优质原料，特殊配方生产，A700和A900之间的高耐温性；
★ 正常设置，卓越的施工性能和快速的早期力量发展，6h抗压强度可达到30MPa以上，这可以大大提高铸件的施工速度；
★ 它更适应环境温度变化，并且冬季仍然可以在低温环境中保持快速的强度发展和早期脱模时间；
★ 特别适用于冬季建筑，紧急维修等需要快速释放和维护的其他场合。
