 |
产品描述

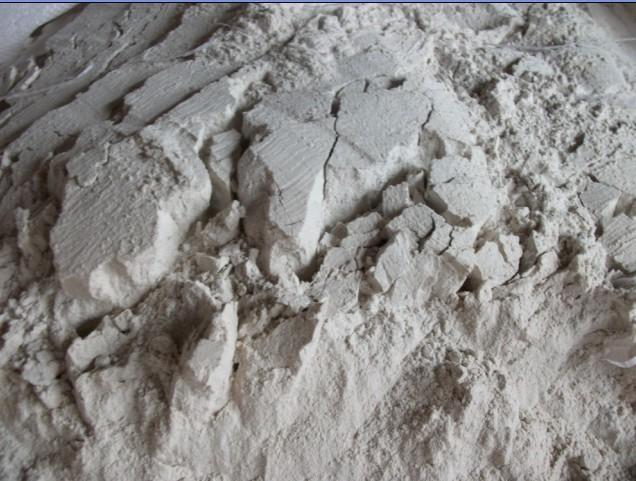

铝酸钙耐火水泥
物品 | CA-50-G5 | CA50-G6 |
耐火度℃ | 1420-1460 | 1420-1460 |
化学成分 ％ | ||
Al2O3分钟 | 50 | 50 |
最大氧化钙 | 32.5 | 33 |
最大SiO2 | 8.0 | 8.0 |
最高Fe2O3 | 2.5 | 2.5 |
Na2O + K2O最大值 | 0.4 | 0.4 |
比密度g / cm3 | 2.95-3.05 | 2.95-3.05 |
比表面积m2 / kg最小 | 300 | 300 |
砂浆性能 | 30 | |
初始设定时间分钟分钟 | 30 | 360 |
最终设定时间（分钟） | 360 | |
断裂强度Mpa | ||
24小时 | 5.5 | 6.0 |
72小时 | 6.0 | 7.0 |
冷压强度Mpa | ||
24小时 | 40 | 45 |
72小时 | 50 | 55 |
出色的表现 | 火泥浇注料 | 火泥浇注料 |
加水％ | 11 | 11 |
流量值mm | ||
初始流量值 | 195 | 197 |
30分钟 | 214 | 214 |
60分钟 | 175 | 180 |
冷压强度Mpa | ||
室温24小时 | 20 | 24 |
110℃干燥24小时 | 48 | 58 |
1100℃加热6小时 | 29 | 31 |
