 |
产品描述

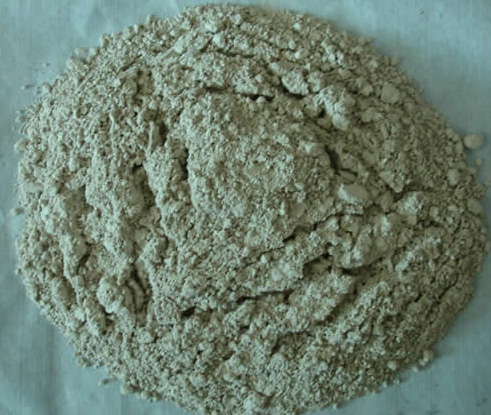

耐火水泥
物品 | CA-80E | CA-85G | CA-80A | |||
耐火度℃ | 1780-1820 | |||||
化学成分 ％ | ||||||
Al2O3 | 77 | |||||
氧化钙最大 | 20 | |||||
最大SiO2 | 0.5 | |||||
最高Fe2O3 | 0.5 | |||||
Na2O + K2O最大值 | 0.4 | |||||
最大 | 0.1 | |||||
比密度g / cm3 | 3.2-3.3 | 3.2-3.3 | 3.2-3.3 | |||
比表面积m2 / kg最小 | 650 | 650 | 650 | |||
初始设定时间分钟分钟 | 30 | 30 | 30 | |||
最终设定时间（分钟） | 360 | 360 | 360 | |||
断裂强度Mpa | ||||||
6小时 | 3.0 | - | - | |||
24小时 | 4.5 | 4.0 | 4.5 | |||
72小时 | 5.5 | 5.0 | 5.5 | |||
冷压强度Mpa | ||||||
6小时 | 10 | - | - | |||
24小时 | 30 | 25 | 30 | |||
72小时 | 40 | 30 | 40 | |||
浇注料 | 刚玉 铸造的 | 低水泥浇注料 | 刚玉 铸造的 | 低水泥浇注料 | 刚玉 铸造的 | 低水泥浇注料 |
加水％ | 5.2 | 6.8 | 5.2 | 6.8 | 5.2 | 6.8 |
流量值mm | ||||||
初始流量值 | 200 | 180 | 207 | 180 | 217 | 159 |
30分钟 | 185 | 176 | 190 | 171 | 195 | 150 |
60分钟 | 177 | 166 | 180 | 164 | 190 | 151 |
冷压强度Mpa | ||||||
室温24小时 | 15 | 15 | 14 | 15 | 14 | 15 |
110℃干燥24小时 | 71 | 86 | 76 | 102 | 67 | 70 |
1100℃加热6小时 | 51 | 119 | 55 | 118 | 47 | 118 |
