 |
产品描述

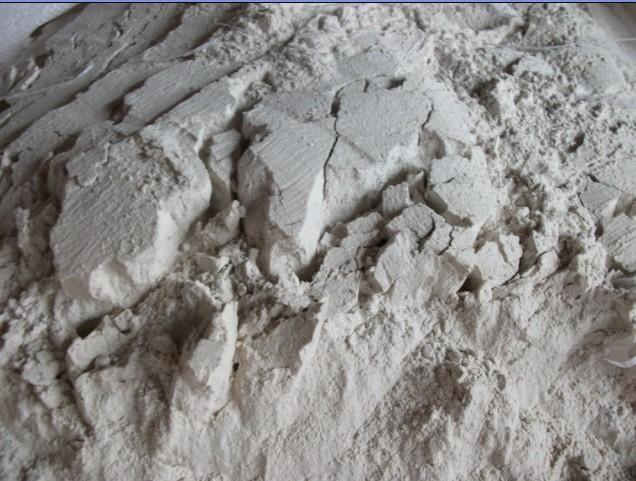

铝酸钙耐火水泥
项目 | CA-75E | CA-75G | CA-75A | ||||
耐火度℃ | 1710-1750 | ||||||
化学成分 ％ | |||||||
Al2O3 ≥ | 75 | ||||||
CaO 最大 | 25 | ||||||
SiO2 最大 | 1.0 | ||||||
Fe2O3 最大 | 0.7 | ||||||
Na2O + K2O最大值 | 0.4 | ||||||
S 最大 | 0.1 | ||||||
比密度g / cm3 | 3.1-3.2 | 3.1-3.2 | 3.1-3.2 | ||||
比表面积m2 / kg最小 | 600 | 600 | 600 | ||||
初始设定时间分钟分钟 | 30 | 30 | 30 | ||||
最终设定时间（分钟） | 360 | 360 | 360 | ||||
断裂强度Mpa | |||||||
6小时 | 3.0 | - | - | ||||
24小时 | 5.0 | 5.0 | 5.0 | ||||
72小时 | 6.0 | 6.0 | 6.0 | ||||
冷压强度Mpa | |||||||
6小时 | 15 | - | - | ||||
24小时 | 35 | 30 | 35 | ||||
72小时 | 45 | 40 | 45 | ||||
浇注料性能 | 刚玉 铸造的 | 低水泥浇注料 | 刚玉 铸造的 | 低水泥浇注料 | 刚玉 铸造的 | 低水泥浇注料 | |
加水％ | 5.2 | 6.8 | 5.2 | 6.8 | 5.2 | 6.8 | |
流量值mm | |||||||
初始流量值 | 196 | 178 | 192 | 168 | 220 | 164 | |
30分钟 | 186 | 175 | 190 | 164 | 203 | 152 | |
60分钟 | 174 | 168 | 177 | 165 | 193 | 156 | |
冷压强度Mpa | |||||||
室温24小时 | 18 | 21 | 21 | 22 | 20 | 20 | |
110℃干燥24小时 | 82 | 115 | 91 | 109 | 83 | 98 | |
1100℃加热6小时 | 52 | 123 | 49 | 120 | 50 | 116 | |
