 |
产品描述

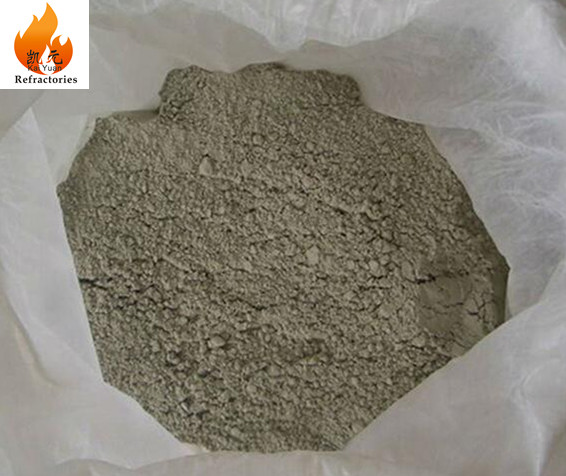

耐火水泥
物品 | CA50-G7 | 认证机构50-G8 | 认证机构50-G9 | |||
耐火度℃ | 1420-1460 | |||||
化学成分 ％ | ||||||
Al2O3分钟 | 50 | 51 | 51 | |||
钙在 | 33 | 33 | 33.5 | |||
最大SiO2 | 8.0 | 7.0 | 6.5 | |||
最高Fe2O3 | 2.5 | 2.5 | 2.5 | |||
Na2O + K2O最大值 | 0.4 | 0.4 | 0.4 | |||
比密度g / cm3 | 2.95-3.05 | 2.95-3.05 | 2.95-3.05 | |||
比表面积m2 / kg最小 | 300 | 350 | 400 | |||
砂浆性能 | ||||||
初始设定时间分钟分钟 | 30 | 60 | 90 | |||
最终设定时间（分钟）最高 | 360 | 360 | 360 | |||
断裂强度Mpa | ||||||
6小时 | - | - | - | |||
24小时 | 6.5 | 7.0 | 8.0 | |||
72小时 | 7.5 | 9.0 | 10.0 | |||
冷压强度Mpa | ||||||
6小时 | - | - | - | |||
24小时 | 50 | 60 | 70 | |||
72小时 | 60 | 70 | 80 | |||
出色的表现 | 火泥浇注料 | 低水泥浇注料 | 火泥浇注料 | 低水泥浇注料 | 火泥浇注料 | 低水泥浇注料 |
加水％ | 11 | 7 | 11 | 7 | 11 | 7 |
流量值mm | ||||||
初始流量值 | 201 | 169 | 204 | 180 | 203 | 181 |
30分钟 | 235 | 158 | 196 | 169 | 203 | 162 |
60分钟 | 193 | 157 | 190 | 155 | 130 | 131 |
冷压强度Mpa | ||||||
室温24小时 | 24 | 13 | 30 | 19 | 34 | 21 |
110℃干燥24小时 | 61 | 49 | 63 | 56 | 65 | 75 |
1100℃加热6小时 | 32 | 83 | 32 | 86 | 32 | 89 |
